簡介
SV、SX、SL、SH、SK五大系列靜態混合器是目前國內新型先進的混合設備，它廣泛適用于液-液、液-固、液-氣、氣-氣的混合、乳化、吸收、卒取、反應、強化穿熱等過程，是化工、醫藥、食品、合成纖維、塑料、環保、礦治、造紙、煤氣等部門的理想混合設備，具有應用范圍廣、操作彈性大、流程簡單、結構合理、投資少、能耗低、見效快，特別適用于難混合的連續工藝過程等優點。
結構特點及混合原理
靜態混合器的混合過程是靠固定在管內的混合元件進行的，由于混合元件的作用，使流體時而作旋時時而右旋，不斷改變流動方向，不僅將中心液流推向周邊，而且將周邊流體推向中心，從而造成良好的徑向的混合效果，與此同時，流體自身的旋轉作用在相鄰元件連接處的界面上亦會發生。這種完善的徑向環流混合作用，使流體在管子截面上的溫度梯度、速度梯度和質量梯度明顯改少。

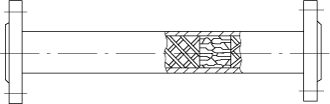

靜態混合標志示例
產品用途及技術性能 |
型號 |
產品用途 |
技術性能 |
| SX |
適用于粘度≤104厘泊的中高粘度液－液混合、反應吸收過程或生產高聚物流體的混合、反應過程，處理量較大時使用效果更佳。 |
混合不均勻度系數
 |
|
|
SX產品特性
單元由交叉的橫條按一定規律構成許多X單元，技術特性：混合不均勻度數為σ√X≤1～5％ |
產品型號
規格 |
DN(mm) |
|
|
規格 |
DN(mm) |
|
|
| X-12.5/50 |
50 |
12.5 |
3.5-7.0 |
X-50/200 |
200 |
50 |
56-110 |
| X-16.25/65 |
65 |
16.5 |
6-12 |
X-62.5/250 |
250 |
62.5 |
88-176 |
| X-20/80 |
80 |
20 |
9-18 |
X-75/300 |
300 |
75 |
125-250 |
| X-25/100 |
100 |
25 |
14-28 |
X-87.5/350 |
350 |
87.5 |
173-346 |
| X-31.25/125 |
125 |
31.25 |
22-44 |
X-100/400 |
400 |
100 |
226-452 |
| X-37.5/150 |
150 |
37.5 |
30-60 |
X-125/500 |
500 |
125 |
353-706 |
|
